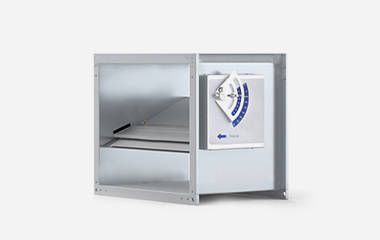

奇星CAV型定风量调节阀

特点：

CAV型定风量调节阀无需外部动力， 为自动机械机构， 适用于送风或排风， 工作温度为10~50℃， 压差范围为50-1000Pa。另外，它不受位置限制，即使入口或出口条件不利也能正常工作(入口前要求最小1.5D直管段)，限流板活动灵活，气囊又是阻力部件，流量范围为4：1，且精度高，外部有刻度指针显示流量，刻度误差约为4%，限流板机构无须维护，可附带执行器。

产品材料：

阀体为镀锌钢板，气囊为特殊抗老化塑料材质.

CAV-R

结构尺寸：

安装说明：

CAV-R安装时需要另外的密封材料， 以保证连接处有较好的气密性。建议采用接口处的风道， 连接处四周再均匀的自攻螺钉或气密的铆钉固定。安装入口前要求最小1.5D直管段，D为风阀的直径，需要变径时，请务必留出足够的管段，以便流量稳定。安装前应将风道的切口处去掉毛刺，清除污垢，斜面密封圈涂些润滑剂后插入开口处直至接管的凹槽。
